Carte des 19 centrales nucléaires en France usines et stockage

Temps de lecture: 7 min , Dernière mise à jour: 30/04/2024
Voir les articles de même catégorie:
Chauffage et énergie > Nucléaire

Sommaire


Carte de l'emplacement des 19 centrales nucléaires françaises, des 57 réacteurs nucléaires, Usines, Centres de traitement, Stockage de déchets radioactifs, Enrichissement d'uranium. Le nucléaire est une technologie qui doit être sans faille. Le nucléaire est devenu aujourd'hui plus préoccupant que performant notamment avec son utilisation massive d'eau potable.

Cartes centrales nucléaires

C'est l'histoire de 56 réacteurs nucléaires (depuis l'arrêt de Fessenheim 1 en 2020) implantés sur toute la France : jusqu'ici tout va bien.

Il existe 56 réacteurs à eau sous pression (REP), dits « de génération II », et un réacteur EPR (European Pressurized water Reactor) en cours de construction à Flamanville (Manche), dit « de génération III ».

  • Depuis 2011, du risque zéro, nous sommes passés au risque calculé. 57 réacteurs nucléaires ont été raccordés au réseau entre 1977 et 2000.
  • EDF exploite 57 réacteurs à eau pressurisée d'une puissance totale de 63000 MW répartis sur 19 sites.
  • 1 réacteur est en cours de construction depuis le 3 décembre 2007 à Flamanville (50). Le coût initial était de 3.3 milliards. En juillet 2020 la cour des comptes a évalué le coût à 19,1 milliards d'euros.

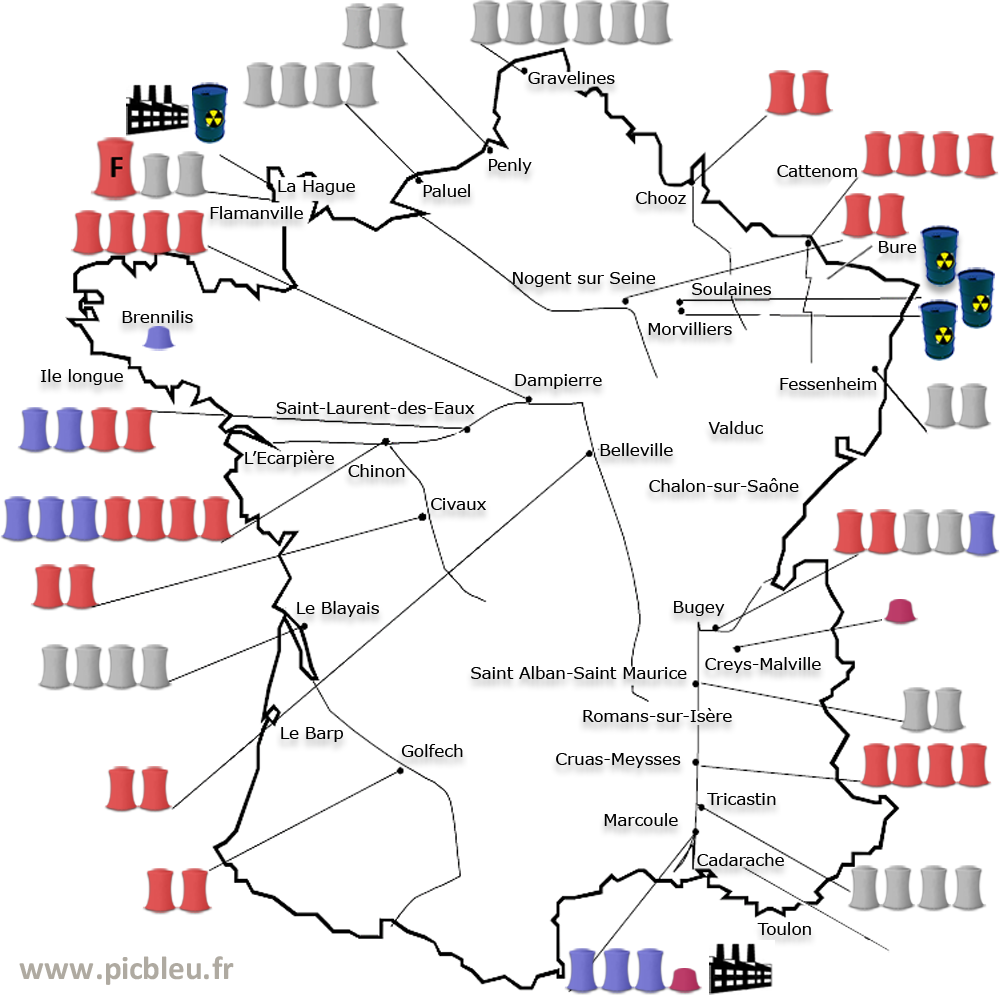

Carte des centrales nucléaires en France

Légende de la carte des 19 centrales atomiques

réacteur-pressurise-européen-Flamanville

Réacteur pressurisé européen (EPR) de Flamanville le plus puissant de France avec 1 650 MWe.


réacteur-eau-ordinaire-circuit-ferme

Réacteur à eau ordinaire sous pression. (REP) Refroidissement circuit fermé tours. 57 unités installées 63363 MWe.


réacteur-eau-ordinaire-sous-pression

Réacteur à eau ordinaire sous pression (REP). Refroidissement circuit ouvert.


Réacteur

Réacteur à neutrons rapides (celui de Creys Malville est déclassé).


réacteur-uranium-naturel-graphite-gaz

Réacteur uranium naturel et graphite gaz déclassé. 11 unités (3853 MWe avec Creys Malville).


réacteur-gaz-eau-lourde

Réacteur gaz-eau lourde.

stockage-déchets-nucléaires-France

Stockage de déchets (le centre de Morvilliers est une installation classée pour la protection de l'environnement).


usine-retraitement-nucléaire

Usine retraitement


La France, 2e parc mondial

La France possède le deuxième parc nucléaire du monde, avec environ 72 à 75 % de production d'origine électrique.
La France occupe la première place mondiale par la place que l'atome détient dans le mix énergétique. La moyenne mondiale est de 11%.

  • États-Unis : 92 réacteurs âge moyen de de 42 ans.
  • France 56 : réacteurs (1) mis en service entre 1979 et 2002 et âgés de 37 ans en moyenne.
  • Chine 55 : réacteurs moyenne d'âge des réacteurs inférieure à 10 ans.
  • Suisse : 4 réacteurs opérationnels en Suisse, mis en service entre 1969 et 1984 âge moyen de 46 ans. (2)
  • Belgique : 7 réacteurs âgés de 42 ans en moyenne. (3)

(1) En 2050, une grande partie d'entre eux auront plus de 60 ans et auront été mis à l'arrêt. Pour renouveler le parc nucléaire français, le gouvernement avait annoncé en février 2022 la construction de 6 réacteurs de nouvelle génération, avec une première mise en service prévue à l'horizon 2037.
(2) Une loi sur l'énergie (approuvé en 2017 par référendum) interdit la construction de nouvelles centrales. Les autorités suisses ont indiqué que les réacteurs seront arrêtés après 50 ou 60 ans d'exploitation.
(3) En Belgique, en raison de la guerre en Ukraine et à la hausse du prix du gaz, le gouvernement a en 2022 décidé de prolonger 2 des 7 réacteurs nucléaires du pays jusqu'en 2035.

Source : Rapport annuel sur l'industrie nucléaire (World Nuclear Industry Status Report).

Le classement des réacteurs

Chaque centrale atomique comporte de 2 à 6 réacteurs appelés « tranche »

Le classement est effectué selon leur modèle (le terme utilisé est palier) et selon la puissance électrique qu’ils fournissent : 900 mégawatts électrique (MWe), 1300 MWe et 1450 MWe.

  • 34 réacteurs de 900 MWe sont répartis en 6 réacteurs du palier CP0 (2 à Fessenheim et 4 à Bugey), 28 réacteurs du palier CPY (4 à Tricastin, 6 à Gravelines, 4 à Dampierre, 4 à Blayais, 4 à Chinon, 4 à Cruas, 2 à Saint-Laurent).
  • 20 réacteurs de 1300 MWe de 2 paliers : le palier P4 avec 8 réacteurs (4 à Paluel, 2 à Saint-Alban et 2 à Flamanville), le palier P’4 avec 12 réacteurs (2 à Belleville sur Loire, 4 à Cattenom, 2 à Golfech, 2 à Nogent sur Seine, 2 à Penly).
  • 4 réacteurs de 1450 MWe du palier N4 : 2 à Chooz et 2 à Civaux.

Palier standardisé

REP 900 MWe (34 tranches) : Tricastin, Cruas, Bugey, Fessenheim, Gravelines, Dampierre, Saint Laurent, Chinon, Le Blayais.
REP 1300 MWe (20 tranches) : St Maurice, St Alban, Nogen, Cattenom, Penly, Paluel, Flamanville, Belleville, Golfech.
N4 1450 MWe (4 tranches) Chooz, Civaux. Source observatoire de l'énergie.

bombe-à-retardement

Conflit entre sécurité et profit

C'est l'éternel problème : comment concilier la sécurité du pays et les profits financiers ?

https://picbleu.fr/les-articles/centrales-nucleaires-en-france-conflit-entre-securite-et-profit

19 milliards de m3 d'eau

Lorsque l'on regarde le système de fabrication de l'électricité on constate que les centrales sont construites sur des cours d'eau dont on ne s'imaginait pas du temps du Général de Gaulle que l'eau n'est pas inépuisable et qu'un jour en raison de l'accroissement de la population et de ses besoins toujours plus importants l'eau commencerait à manquer.

Le commandant Cousteau dès les années 1950 le faisait remarquer en insistant sur la nécessité de préserver les océans. On commence à dessaler massivement l'eau de mer pour avoir de l'eau potable. Une usine qui fabrique des semi conducteurs à Taiwan consomme 68 millions de m2 d'eau par an, l'agriculture en France est une grande consommatrice d'eau, mais la plus gourmande en ressources c'est l'industrie nucléaire française avec 19 milliards de m3 d'eau par an.
Quand on sait que le 1er gaz à effet de serre, c'est la vapeur d'eau (que chaque humain exhale également tous les jours), il y a des questions à se poser :

Notamment sur le CO2 qui est le 2ème polluant après la vapeur d'eau.

Consommation d'eau par réacteur nucléaire

Sites traitant du nucléaire

Il existe de nombreux sites pour et contre qui traitent de la radioactivité, Picbleu en a sélectionné 2 :

pour le nucléaire

Un site pour le nucléaire


Une carte interactive mondiale indique toutes les centrales nucléaires sur le Forum nucléaire suisse. Cette plateforme résume tous les faits et données d’importance sur toutes les centrales nucléaires dans le monde. Sa mise à jour est effectuée de façon permanente et concerne les informations actualisées relatives à chaque centrale nucléaire en service, en construction, en projet ou à l’arrêt définitif.
Lien pour le site Suisse Nucléaire "Nuclearplanet" en français.


L'ANDRA

L' ANDRA est l'agence nationale pour la gestion des déchets radioactifs dont l'agence exerce trois missions complémentaires concernant l'industrie, la recherche, l'inventaire et l'information. Prés de 350 personnes : géologues, physiciens, chimistes, ingénieurs, informaticiens travaillent sur 5 sites, le siège social est à Châtenay-Malabry dans les Hauts de Seine.

Son financement est assuré par les producteurs de déchets nucléaires. Elle répertorie plus de 1200 centres de stockage de déchets nucléaires en France.

Cliquez sur le lien de l'ANDRA pour connaitre les régions dans lesquelles se trouvent les déchets.

Andra-agence-nationale-gestion-déchets-radioactifs

contre le nuléaire


Un site contre le nucléaire


Sortir du nucléaire

Fédération de 894 associations et de 62770 personnes signataires de la charte du réseau Sortir du nucléaire



Un monde sans fin

Vous avez certainement entendu parler et peut être lu l'ouvrage de Christophe Blain et Jean-Marc Jancovici sur le nucléaire.
Voici pour permettre d'avoir un autre son de cloche un lien sur le "corrigé" de cette bande dessinée pronucléaire.

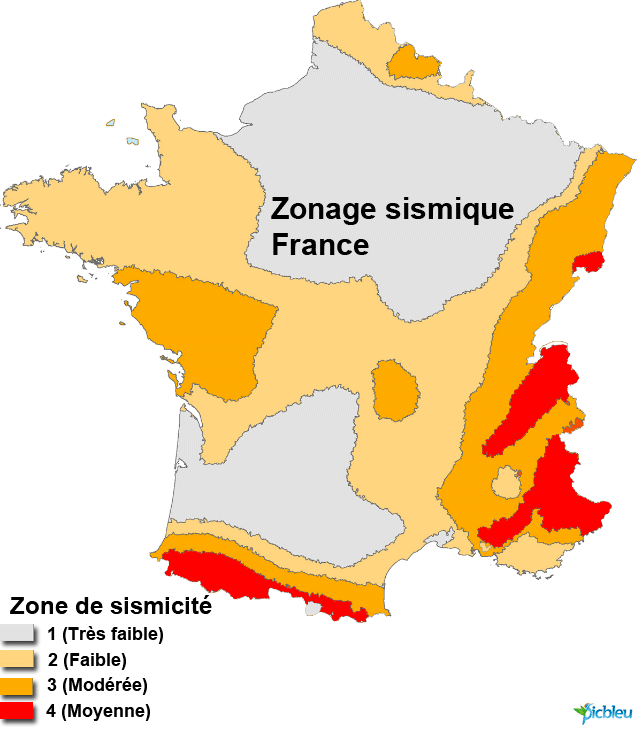

Zones sismiques en France

Une carte de France du zonage sismique a été publiée le 1er mai 2011 pour des règles de construction parasismique applicables aux bâtiments.

Zones sismiques en France

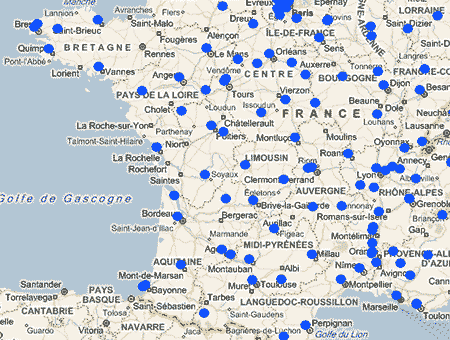

Taux de radioactivité de l'air

Carte de surveillance du taux de radioactivité de l'air.

carte-de-mesure-temps-reel-radioactivite-France-IRSN

En cas d'accident nucléaire

Notions à retenir en cas d'accident nucléaire.

Mesure en cas d'accident nucléaire

Comparatif du prix des énergies

Cet article permet de comparer les énergies entre elles en centimes/kWh et même en équivalences kWh.

Comparatif énergies
